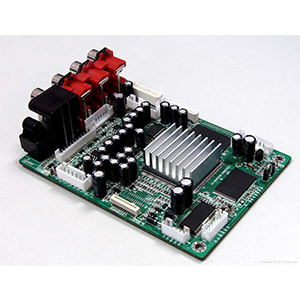

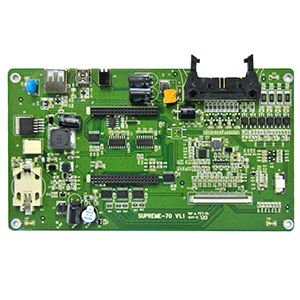

1. Introdução do Produto deo DIP PCBA eletrônico de alta frequência
O DIP PCBA eletrônico de alta frequência compreende um laminado de cobre revestido, um substrato de alumínio, uma camada de base e uma camada de cobre que são sobrepostas de baixo para cima. Entre o substrato de alumínio e o laminado folheado a cobre é fornecida uma camada adesiva para ligação e fixação dos dois e um mecanismo de posicionamento para posicionamento dos dois, e uma camada de sílica gel de dissipação de calor é disposta na superfície inferior do laminado folheado a cobre; A camada de substrato compreende uma placa de resina epóxi e uma placa isolante que são laminadas e coladas entre si, a placa isolante está localizada na superfície superior do substrato de alumínio e uma camada adesiva é disposta entre o substrato de alumínio e a placa isolante para vinculá-los e corrigi-los; a camada de cobre está localizada na superfície superior da placa de resina epóxi e um circuito de gravação é disposto na camada de cobre.
O DIP PCBA eletrônico de alta frequência usa a combinação de substrato de alumínio e laminado de cobre como o núcleo da placa de circuito. O mecanismo de posicionamento é usado para fixar o substrato de alumínio e o laminado de cobre, de modo a melhorar a resistência estrutural geral da placa de circuito. Ao definir uma camada de sílica gel de dissipação de calor na superfície inferior do laminado revestido de cobre, a eficiência de auto dissipação de calor da placa de circuito pode ser efetivamente melhorada e a estabilidade de trabalho da placa de circuito pode ser melhorada, comumente usado em anti- sistemas de colisão, sistemas de satélite, sistemas de rádio e outros campos.
Usamos 3M600 OU 3M810 para verificar o primeiro protótipo e raio-X para inspecionar a espessura do revestimento.
